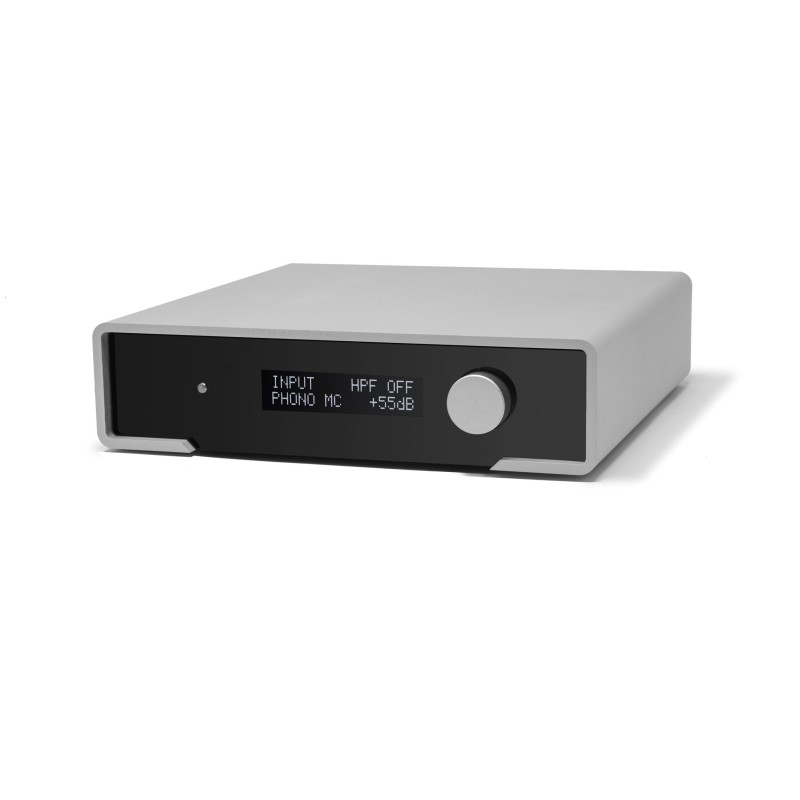

Il Nash Rev.b è un preamplificatore dedicato e un equalizzatore phono per ogni modello di fonorivelatore. È dotato di due ingressi phono, uno per fonorivelatori MC a basso livello e uno per fonorivelatori MC di medio-alto livello e fonorivelatori MM.
Il suo circuito totalmente a componenti discreti con ingresso a J-FET si caratterizza per un bassissimo rumore di fondo e un elevato guadagno, consentendo di raggiungere una tensione di uscita di 2,5 Vrms con 5mV su MM e 170uV su MC. La RIAA passiva viene implementata con condensatori in polipropilene di alta precisione.
I parametri dell’interfaccia MC (impedenza di ingresso e guadagno del pre-pre MC) sono impostati tramite il potenziometro dal pannello posteriore. Anche i parametri di interfaccia MM (impedenza di ingresso e carico di capacità) sono impostati dai dip-switch, sempre dal pannello posteriore.
È possibile controllare la Nash Rev.b con l’encoder del pannello frontale e utilizzando il telecomando a infrarossi in dotazioneà. Un menu consente di impostare parametri quali: filtro anti-rombo, guadagno dell’ingresso MM, ecc.
Due ingressi ausiliari a livello di linea fanno del Nash Rev.b un hub o una scatola di commutazione per sorgenti analogiche, un’interessante plus quando il Nash viene utilizzato insieme allo Young MkIV Rev.b o altro apparecchio dotato di un solo ingresso analogico, per sfruttare appieno l’unico ingresso analogico disponibile. Un impianto basato su Young MkIV Rev.b e Nash Rev.b può avere un totale di quattro sorgenti analogiche: due phono e due ad alto livello (sintonizzatore, registratore…).
Le prestazioni di rumore ed il suono del Nash Rev.b possono essere ulteriormente aumentate sostituendo l’alimentatore switching da parete in dotazione con l’alimentatore a bassissimo rumore M2Tech Van der Graaf MKII.
Guadagno MM:
selezionabile tra 55 dB, 60 dB e 65 dB
Guadagno Pre-Pre MC:
da 3 dB a 30 dB
Guadagno Totale MC:
da 58 dB a 95 dB
Impedenza ingresso MC:
da 10 Ohm a 1 kOhm
Impedenza d’ingresso MM:
47 kOhm, 15 kOhm
Capacità d’ingresso MM:
0 pF
100 pF
220 pF
330 pF
qualsiasi combinazione dei valori sopra indicati
Rapporto Segnale/Rumore:
85 dBA (MM, guadagno 60dB)
78 dBA (MC, guadagno 70dB)
Impedenza di uscita:
5 Ohm
Ingressi:
phono MC (RCA)
phono MM (RCA)
2 x livello di linea (RCA)
alimentazione esterna da Van Der Graaf MkII (XLR a 4 poli)
trigger (Jack 3,5 mm)
Uscite:
livello di linea equalizzato (RCA)
Tensione di uscita:
2,5 Vrms (MM, 5mV @ 1kHz in ingresso, guadagno 55 dB)
Dimensioni:
200x200x50mm (LxPxH)
Peso:
netto 2,0kg (inclusi accessori)
lordo 2,5kg
Tensione ingresso trigger:
da 5V a 12V
Tensione di uscita:
Fino a 6 Vrms
Tensione di alimentazione:
15VDC (ingresso per adattatore in dotazione)
+5VDC/+15VDC/-15VDC (ingresso alimentazione esterna da Van Der Graaf MkII)
Assorbimento:
4 VA
0,23 VA (standby)
